L’un des éléments les plus négligés dans une vielle maison, mais pourtant essentiels à la sécurité, est la prise de terre. Sans une mise à la terre efficace, les appareils électroménagers peuvent provoquer des courts-circuits, des décharges électriques, voire des incendies.
Pour y remédier, il est souvent nécessaire d’installer une prise de terre ou de moderniser le réseau existant avec des prises GFCI et un câblage adapté.
Dans cet article, vous découvrirez comment identifier les prises non sécurisées et les différentes étapes pour réaliser une installation de prise de terre dans une maison ancienne. Nous vous guiderons pas à pas à travers les solutions les plus sûres et conformes aux normes.
Quelles sont les démarches à effectuer avant d’installer une prise de terre dans une maison ancienne ?
Avant de commencer tout travail d’électricité dans une résidence, il est indispensable d’obtenir les autorisations nécessaires. Renseignez-vous auprès des autorités locales sur les réglementations électriques en vigueur.
Il peut s’agir d’inspections à différentes étapes des travaux ou de règles concernant l’emplacement des prises GFCI (généralement à moins de 1,5 mètre du sol). Veillez également à choisir des prises résistantes aux intempéries pour l’extérieur. Étudiez en détail les exigences nationales et locales pour éviter toute erreur.
Quel outil utiliser pour vérifier les prises électriques ?
Un testeur de circuit est un outil indispensable pour ce type d’intervention. Facile à trouver dans les magasins de bricolage, il permet d’identifier rapidement les anomalies dans les prises. Certains modèles peuvent même tester les prises GFCI en détectant les surcharges de courant. Ils émettent des signaux lumineux pour indiquer les dysfonctionnements, notamment l’absence de mise à la terre.
Comment diagnostiquer les prises à l’aide du testeur ?
Branchez le testeur dans chaque prise de la maison. Observez les voyants lumineux : si une anomalie est détectée, marquez la prise concernée avec du ruban adhésif. Le testeur utilise trois broches correspondant aux fils phase, neutre et terre. Assurez-vous que l’outil fonctionne correctement avant chaque test.
Quand couper l’alimentation électrique de la maison ?
Avant toute manipulation, il faut impérativement couper l’alimentation. Vous pouvez désactiver le disjoncteur général ou uniquement celui de la pièce concernée. Vérifiez ensuite, à l’aide du testeur, que l’électricité est bien coupée. Pour plus de sécurité, il est recommandé de couper toute l’alimentation de la maison.

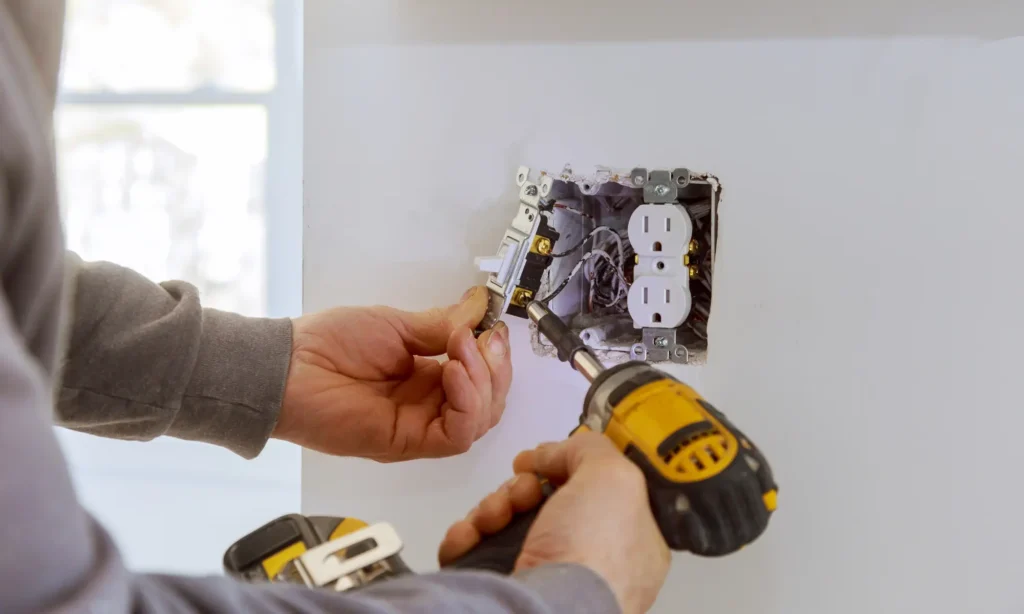

Comment retirer la plaque de recouvrement d’une prise ?
Une fois l’électricité coupée, retirez délicatement la plaque de recouvrement à l’aide d’un tournevis. Attention à ne pas endommager le papier peint ou la peinture murale. Cette étape permet d’accéder à la prise et à ses branchements internes.
Que faire après avoir démonté la prise ?
Sortez la prise de son boîtier en tirant doucement. Vous verrez généralement trois fils : noir (phase), blanc (neutre) et cuivre (terre). Si vous ne trouvez pas le fil de terre, c’est que la mise à la terre est absente.
Dans ce cas, il faudra l’ajouter. Même si l’ajout d’une prise GFCI est une bonne solution, une vraie mise à la terre reste nettement plus sécurisée.
Comment raccorder une nouvelle prise correctement ?
Pour les nouvelles prises, connectez le fil noir à la borne en laiton et le fil blanc à la borne argentée. Sur une prise GFCI, suivez les indications « LINE » pour l’installation. Utilisez une vis verte pour fixer le fil de terre. Ce dernier doit être connecté à la borne de mise à la terre de la prise.
Replacez ensuite la prise dans son boîtier sans plier les fils et entourez les bornes de ruban isolant. Vissez fermement la plaque de recouvrement.
Quand remettre l’électricité sous tension ?
Une fois toutes les connexions sécurisées et la prise bien installée, vous pouvez rétablir l’alimentation électrique. Vérifiez ensuite, à l’aide du testeur, que la prise est correctement mise à la terre et qu’elle fonctionne parfaitement.
Questions fréquentes
La prise de terre est-elle obligatoire dans une maison ancienne ?
La norme NF C 15-100 impose la prise de terre dans toutes les installations électriques neuves ou rénovées. Pour les maisons anciennes, l’obligation s’applique dès qu’une rénovation électrique majeure est engagée, lors de la vente du bien (diagnostic électrique obligatoire), ou en cas d’installation d’appareils nécessitant une mise à la terre (cuisinière, lave-linge, salle de bain). En pratique, c’est devenu indispensable pour la sécurité de l’occupant.
Comment installer une prise de terre dans une maison ancienne ?
Trois solutions selon le terrain : 1) Piquet de terre enfoncé verticalement dans la terre meuble (longueur 1,5 à 2 m), méthode la plus courante pour 200 € environ. 2) Boucle à fond de fouille en cuivre nu de 25 mm² posée lors d’une rénovation lourde. 3) Plaque ou ruban en pied de fondation. Dans tous les cas, la résistance de terre mesurée doit être inférieure à 100 Ω (50 Ω en plus précis), à vérifier au telluromètre.
Quel est le prix d’installation d’une prise de terre ?
Comptez 200 à 500 € pour une installation standard avec piquet de terre, comprenant le matériel (piquet, câble cuivre 16 mm², barrette de coupure) et la main-d’œuvre d’un électricien. Sur une maison ancienne nécessitant la reprise complète du tableau et la création des conducteurs de protection vers chaque circuit, le budget peut grimper à 1500-3000 €. Demandez plusieurs devis et la mesure de la résistance de terre après installation.
Comment savoir si on a une prise de terre dans son installation ?
Vérifications visuelles : présence d’un troisième fil (vert/jaune) dans les prises modernes, présence d’une barrette de coupure de terre près du tableau électrique, fil de terre relié au tableau vers une borne de raccordement principal. Test fonctionnel : un testeur de prise (5-15 € en magasin de bricolage) indique en quelques secondes si la prise est correctement reliée à la terre ou non. Toutes les prises sans la troisième broche sont sans terre.
Que faire dans une pièce sans prise de terre ?
Solution temporaire : utiliser uniquement des appareils de classe II (double isolation, symbole carré dans carré sur la plaque), qui ne nécessitent pas de mise à la terre. Solution durable : tirer un câble de protection (vert/jaune) depuis le tableau jusqu’à la pièce concernée, ou installer un disjoncteur différentiel 30 mA dédié. Dans tous les cas, faites valider l’installation par un électricien qualifié, surtout dans les pièces humides (cuisine, salle de bain).
